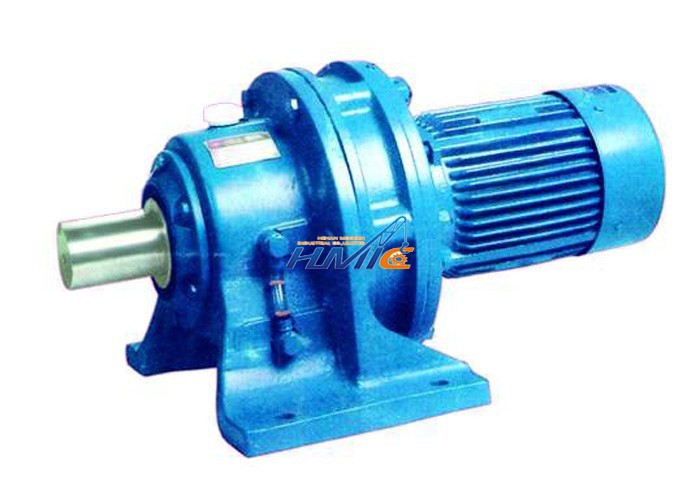

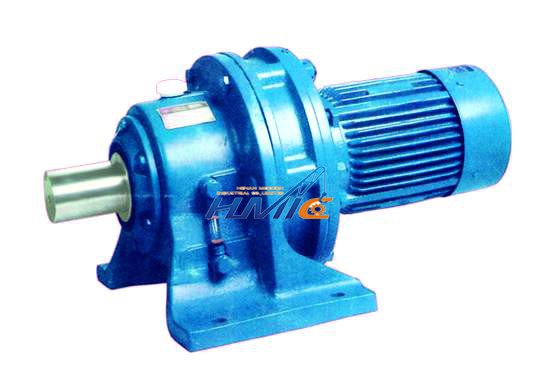

臥式擺線針輪減速機
臥式擺線針輪減速機的特點
高速比和高效率
單級臥式擺線針輪減速機傳動,就能達到1:87的速比,效率在百分之90以上,如果采用多級傳動,減速比更大。
結構緊湊體積小
由于采用了行星減速機傳動原理,輸入軸與輸出軸在同一軸心上,所以結構緊湊,體積小。
運轉平穩噪聲低
擺線針齒嚙合齒數較多,重疊系數大以及具有機件平穩的機理,使振動的噪聲限制在最小程度。
使用可靠、壽命長
擺線針輪減速機因主要零件采用軸承鋼壽命制造,因此機械性能好,再加上采用滾動摩擦,所以經久耐用壽命長。
過載能力強、耐沖擊、慣性力矩小
適用于啟動頻繁和正反轉的場合。
X W _ D 3 - 29 – 5.5 L
X代表X系列擺線針減速機(詳細請見下載中心-擺線針輪減速機)
W為標準安裝形式:腳板式,此外還有L(法蘭式擺線減速機)
無標注即為一級減速,其他標識:E(二級減速機)、S(三級減速機)
D表示Y系列普通型電機(此為輸入端聯接規格補充),其他形式還有:
A:YA系列曾安型電動機
B:YB系列隔爆型電動機
P:YEJ系列內制動型電動機
T:YCT系列電磁調速型電動機
K:YD系列多速型電動機
I:IEC系列電動機
Q:YZ系列起重電動機
Z:直流電動機
S:伺服電動機
N:ZD型錐形轉子制動電動機
V:變頻調速電動機
J:步進電機
Y:Y系列擺線減速機專用普通電機
3為機型號(其他機型號詳見:擺線減速機機型號)
減速比為29(其他速比詳見:擺線減速機傳動比)
輸入功率為5.5KW
其他安裝形式為L(立裝),詳細請見(下載中心-擺線針輪減速機)
雙級擺線減速機型號示例
臥式擺線針輪減速機,法蘭式安裝,二級減速,電機配Y系列普通電機,機型組合為41雙極串聯,減速比:1225(35*35),電機功率:0.37KW,立式臥裝
XLED41-1225-0.37-W
注:在兩級和三級減速機中各傳動比的組合,原則上以第一級(高速端)為傳動比小的一端,第二級或第三級(即低速端)為傳動比大的一端。
