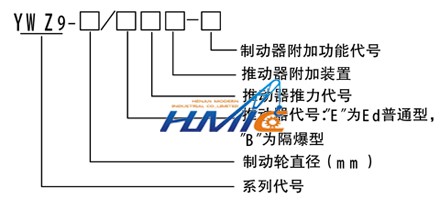

型號意義

制動器附加功能表

附加功能代號	附加功能
M	襯墊磨損自動補償裝置
K1	開閘（上升）顯示行程開關
K 2	閉閘(下降)顯示行程開關
K 3	襯墊磨損極限顯示行程開關
S1	左式手動裝置
S 2	右式手動裝置

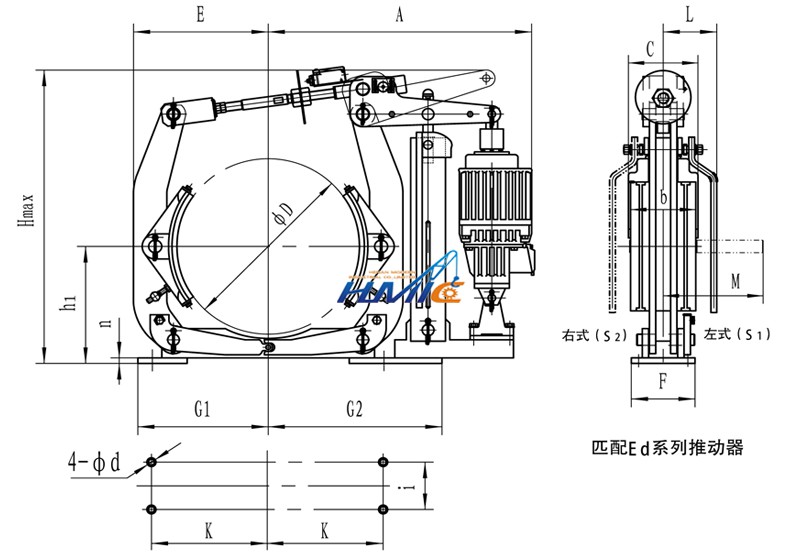

技術參數及外形尺寸表

（注：匹配Ed推動器）單位：（mm)

型號		制動輪直徑 D	制動力矩 (Nm)	退距	A	b	C	d	E	F	G1	G2	Hmcx	hi	i	k	M	n	L	重量 (kg)
制動器	匹配推動器
YWZ9-160/E23	Ed23/5	160	80-160	1.0	430	65	160	14	145	85	145	195	435	132	55	130	120	8	145	32.5
YWZ9-200/E23	Ed23/5	200	112-200	1.0	470	80	160	14	175	90	165	265	500	160	55	145	140	10	150	35
YWZ9-200/E30	Ed30/5		140-315																	38
YWZ9-250/E23	Ed23/5	250	140-250	1.0	535	100	160	18	205	110	200	290	570	190	65	180	160	12	180	42
YWZ9-250/E30	Ed30/5		180-315																	45
YWZ9-250/E50	Ed50/6		315-500		575		190													50
YWZg-300/E23	Ed23/5	300	180-280	1.25	590	125	160	18	255	115	245	330	585	225	80	220	180	12	170	70
YWZ9-300/E30	Ed30/5		250-400																	70
YWZ9-300/E50	Ed50/6		400-630		630		190													75
YWZ9-300/E80	Ed80/6		630-1000																	80
YWZ9-315/E23	Ed23/5	315	180-280	125	590	125	160	18	255	115	245	330	585	225	80	220	180	12	170	70
YWZ9-315/E30	Ed30/5		250-400																	70
YWZg-315/E50	Ed50/6		400-630		630		190													75
YWZg-315/E80	Ed80/6		630-1000																	80
YWZ9-500/E50	Ed50/6	500	450-1000	1.25	810	200	190	22	385	180	365	535	810	335	130	325	280	16	180	175
YWZg-500/E80	Ed80/6		800-1600
YWZg-500/E121	Ed121/6		1120-2500		800		240						845							190
YWZ9-500/E201	Ed201/6		2000-4000
YWZg-600/E121	Ed121/6	600	1800-2800	1.6	925	240	240	26	470	220	450	600	1035	425	170	400	340	25	185	300
YWZ9-600/E201	Ed201/6		2500-4500
YWZ9-600/E301	Ed301/6		4000-6500																	305
YWZ9-630/E121	Ed121/6	630	1800-3150	1.6	925	250	240	26	470	220	450	600	1035	425	170	400	340	25	185	310
YWZ9-630/E201	Ed201/6		2500-5000
YWZ9-630/E301	Ed301/6		4000-7100																	315
YWZ9-700/E201	Ed201/6	700	2500-5600	1.6	980	280	240	27	525	240	500	650	1140	475	190	450	360	30	220	420
YWZ9-700/E301	Ed301/6		4000-8000																	425
YWZ9-710/E201	Ed201/6	710	2500-5600	1.6	980	280	240	27	525	240	500	650	1140	475	190	450	360	30	220	420
YWZg-710/E301	Ed301/6		4000-8000																	425
YWZ9-800/E301/12	Ed301/12	800	10500-12500	2.0	1230	320	240	27	595	280	570	830	1355	530	210	520	440	30	240	545

注：①具體型號，結構外形尺寸保留更改的權利。
②根據用戶需要可生產各種常開制動器，防爆產品及非標產品。
③根據用戶需要可生產匹配YT1推動器。（注：外形尺寸有變化）

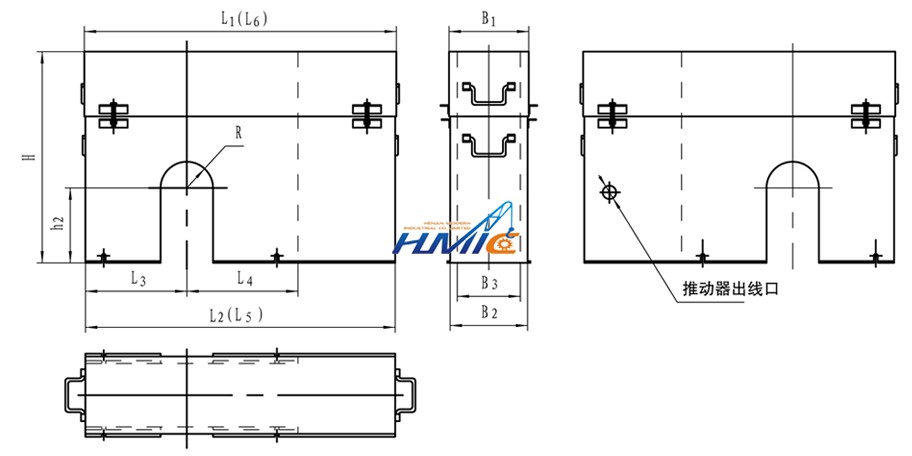

YWZ9系列電力液壓鼓式制動器防護罩

注: Φ160- Φ315防護罩為整體結構、Φ400- Φ800防護罩為上下分體結構。圖示B3 、L4 為T 形防護罩尺寸， T 形防護罩為整體結構。若匹配Ed 隔爆型推動器時，見圖示L5 、L6 尺寸，出線管口將伸出防護罩的外面若制動器加裝附加功能，防護罩外形尺寸有所變化。

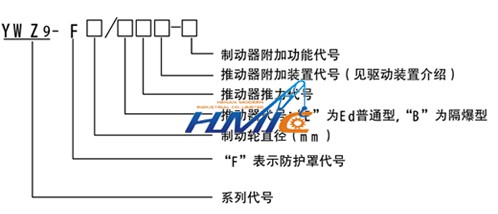

型號意義

制動器附加功能表

附加功能代號	附加功能
M	襯墊磨損自動補償裝置
K1	開閘（上升）顯示行程開關
K 2	閉閘(下降)顯示行程開關
K 3	襯墊磨損極限顯示行程開關
S1	左式手動裝置
S 2	右式手動裝置

防護罩尺寸表

單位：（mm)

型號		制動輪直徑D	R	H	h2	L1	L2	L3	L4	B1	B2	B3	L5	L6	重量
制動器	匹配推動器
YWZ9-F160/E23	Ed23/5	160	50	457	124	615		165	218	190		95			10
YWZ9-F200/E23	Ed23/5	200	53	520	150	685		195	258	190		110			13
YWZ9-F200/E30	Ed30/5												753
YWZ9-F250/E23	Ed23/5	250	63	590	178	780		225	323	190		130			16
YWZ9-F250/E30	Ed30/5												848
YWZ9-F250/E50	Ed50/6					815			308	220			870		17
YWZg-F300/E23	Ed23/5	300	83	605	213	885		275	378	190		155			20
YWZ9-F300/E30	Ed30/5												953
YWZg-F300/E50	Ed50/6					925			363	220			975		22
YWZg-F300/E80	Ed80/6
YWZ9-F315/E23	Ed23/5	315	83	605	213	885		275	378	190		155			20
YWZ9-F315/E30	Ed30/5												953
YWZ9-F315/E50	Ed50/6					925			363	220			975		22
YWZg-F315/E80	Ed80/6
YWZ9-F400/E30	Ed30/5	400	93	735	266	1028	1020	330	460	198	190	190	1090	1098	30
YWZ9-F400/E50	Ed50/6					1068	1060		445	228	220		1112	1120
YWZg-F400/E80	Ed80/6
YWZg-F400/E121	Ed121/6			795		1058	1050		428	278	270
YWZ9-F500/E50	Ed50/6	500	108	825	319	1248	1240	410	544	228	220	240	1290	1298	36
YWZ9-F500/E80	Ed80/6
YWZg-F500/E121	Ed121/6			865		1238	1230		527	278	270				38
YWZ9-F500/E201	Ed201/6
YWZ9-F600/E121	Ed121/6	600	113	1045	400	1443	1435	490		288	280		1500	1508	45
YWZ9-F600/E201	Ed201/6
YWZg-F600/E301	Ed301/6
YWZ9 - F630/E121	Ed121/6	630	113	1045	400	1443	1435	490		288	280		1500	1508	50
YWZg-F630/E201	Ed201/6
YWZ9-F630/E301	Ed301/6
YWZ9-F700/E201	Ed201/6	700	130	1145	445	1553	1545	550		288	280		1617	1625	60
YWZg-F700/E301	Ed301/6
YWZg-F710/E201	Ed201/6	710	130	1145	445	1553	1545	550		288	280		1617	1625	60
YWZg-F710/E301	Ed301/6
YWZg-F800/E301/12	Ed301/12	800	150	1365	500	1883	1875	620		288	280		1946	1954	80

注：匹配Ed推動器

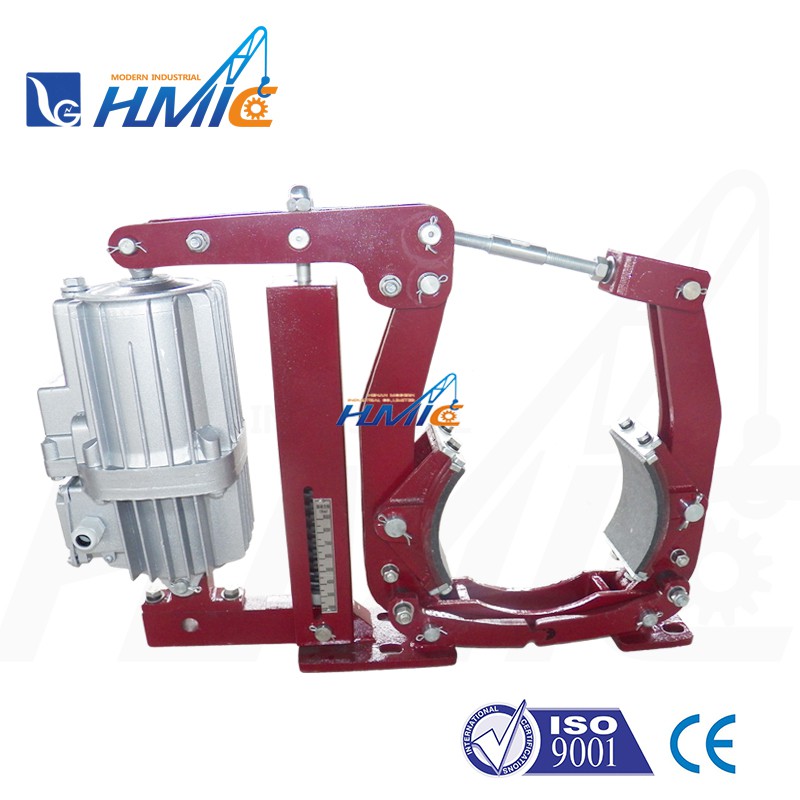

YWZ9 系列鼓式制動器
